Wie funktioniert die ATOTO VSV & LRV-Funktion des AC-HD03LR?

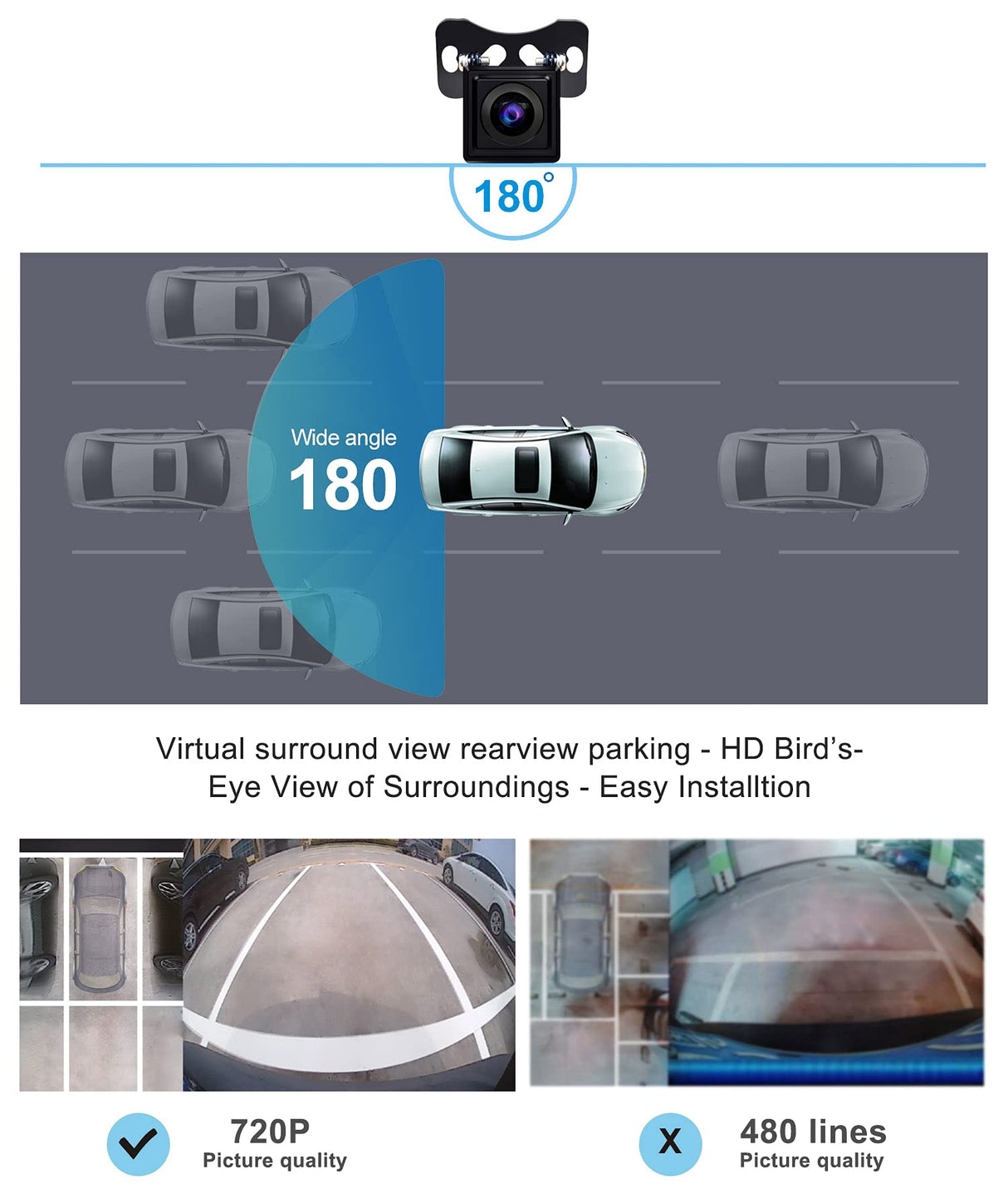

ATOTO VSV (Virtual Surround-View) Rückfahrparktechnologie

In der ausgewählten Auto-Stereoanlage ATOTO S8 (Gen2) ist ein spezieller Algorithmus zum Zusammenfügen von Bildern integriert, mit dem die von der Kamera AC-HD03LR gesendeten Bilder (Empfangen, Speichern, Berechnen, Zusammenfügen) kontinuierlich verarbeitet werden können Umgebungsansicht mit gleichem Verhältnis ( wo sich die Barrieren, andere Fahrzeuge oder Ihr Fahrzeug befinden). Die wiederhergestellte Umgebungsansicht ist kein reales Bild der Umgebung, sondern ein lebendiges / dynamisches Bild. In der Umkehranzeige befindet sich ein weiterer Bereich, in dem das tatsächliche Bild der hinteren Umgebung angezeigt wird. Es ist nur die Rückansicht verfügbar

Wie es funktioniert:

Im umgekehrten Vorgang überträgt die am Heck installierte Kamera die Umgebung, die in Echtzeit auf den S8 übertragen wurde, und die S8-Einheit führt das Spleißen von Bildern durch, wodurch eine dynamische virtuelle Umgebung mit einer Größe von 1:1 mit der realen Umgebung erzeugt wird wird.

Basierend auf den bereitgestellten Fahrzeugabmessungsdaten und seiner Körperbewegung zeigt das System dann dynamisch den ungefähren Abstand zwischen dem Fahrzeug und den umgebenden Hindernissen in der vom System definierten simulierten Umgebung in Echtzeit an. Der Fahrer kann entscheiden, wie er sich weiter oder rückwärts bewegen möchte.

ATOTO LRV-Technologie (Live Rückansicht)

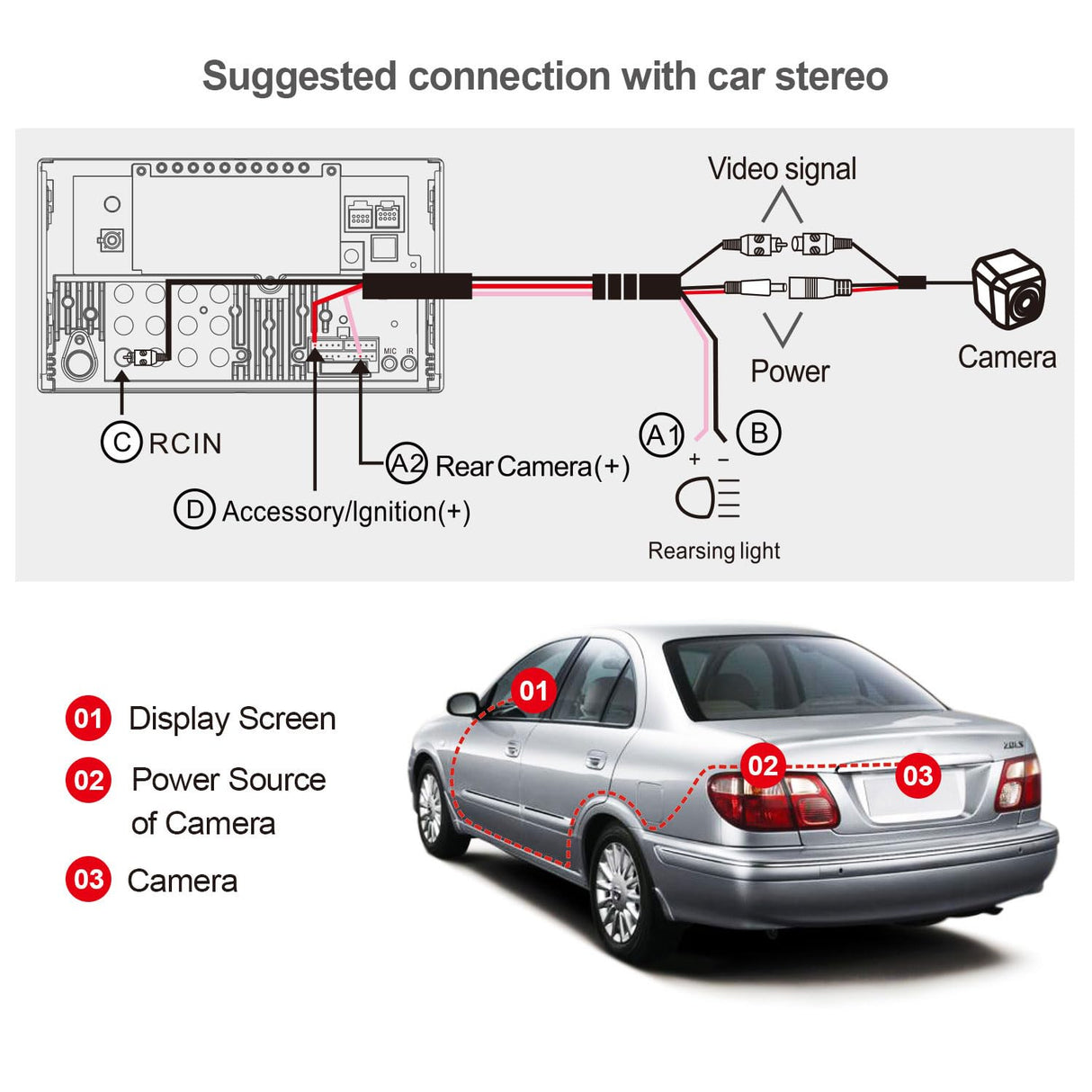

Live RearView (LRV) -Funktion - Greifen Sie auf die Rückansicht zu, auch wenn sich das Fahrzeug vorwärts bewegt. Dies könnte Hindernisse für Fahrgäste, Kopfstützen sowie das Dach und die hinteren Säulen des Fahrzeugs beseitigen, das Sichtfeld vergrößern und dem Fahrer einen ungehinderten Blick auf die dahinter liegenden Fahrspuren und die traditionellen toten Winkel ermöglichen. Um diese Funktion nutzen zu können, ist eine spezielle Verkabelung erforderlich (siehe unten).

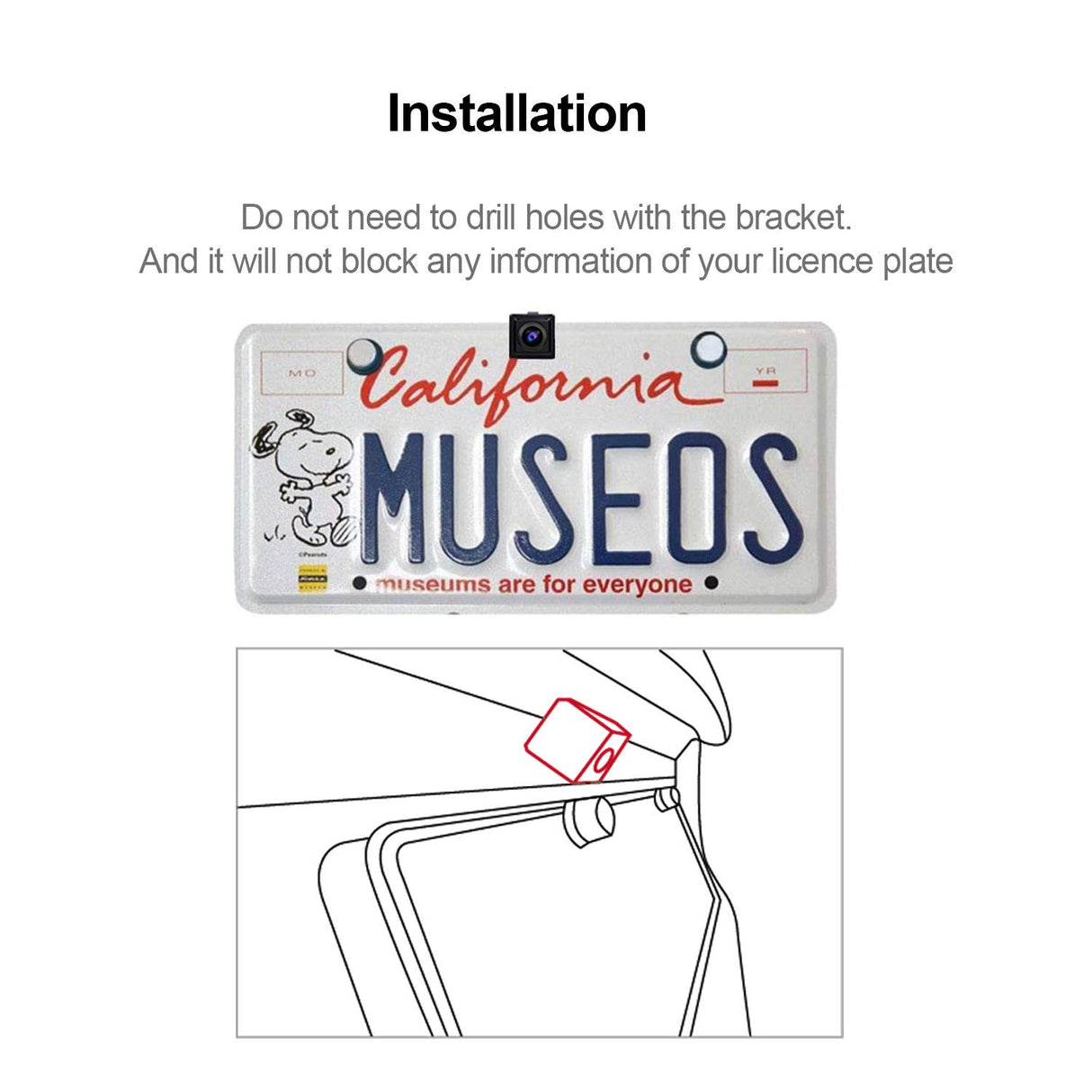

Einfache Installation, kompatibel mit bestimmten ATOTO S8-Modellen

Da es nur eine Kamera hat und auf der Rückseite des Fahrzeugs installiert ist, ist die Installation für die meisten Fahrer einfach genug, solange Sie Erfahrung mit der Installation einer Ersatzkamera für den Aftermarket haben. Das traditionelle Surround-View-System ergänzt die Rückfahrkamera um drei weitere Kameras – eine in der Frontschürze und eine in jeder unteren Verkleidung des Außenspiegels. Sie müssen sicherstellen, dass alle Kameras mit Strom versorgt werden und die Verkabelung mit den Seitenspiegeln und der Frontschürze eine große Herausforderung darstellt. Für professionelle Installateure kann es sogar 3-4 Stunden dauern!

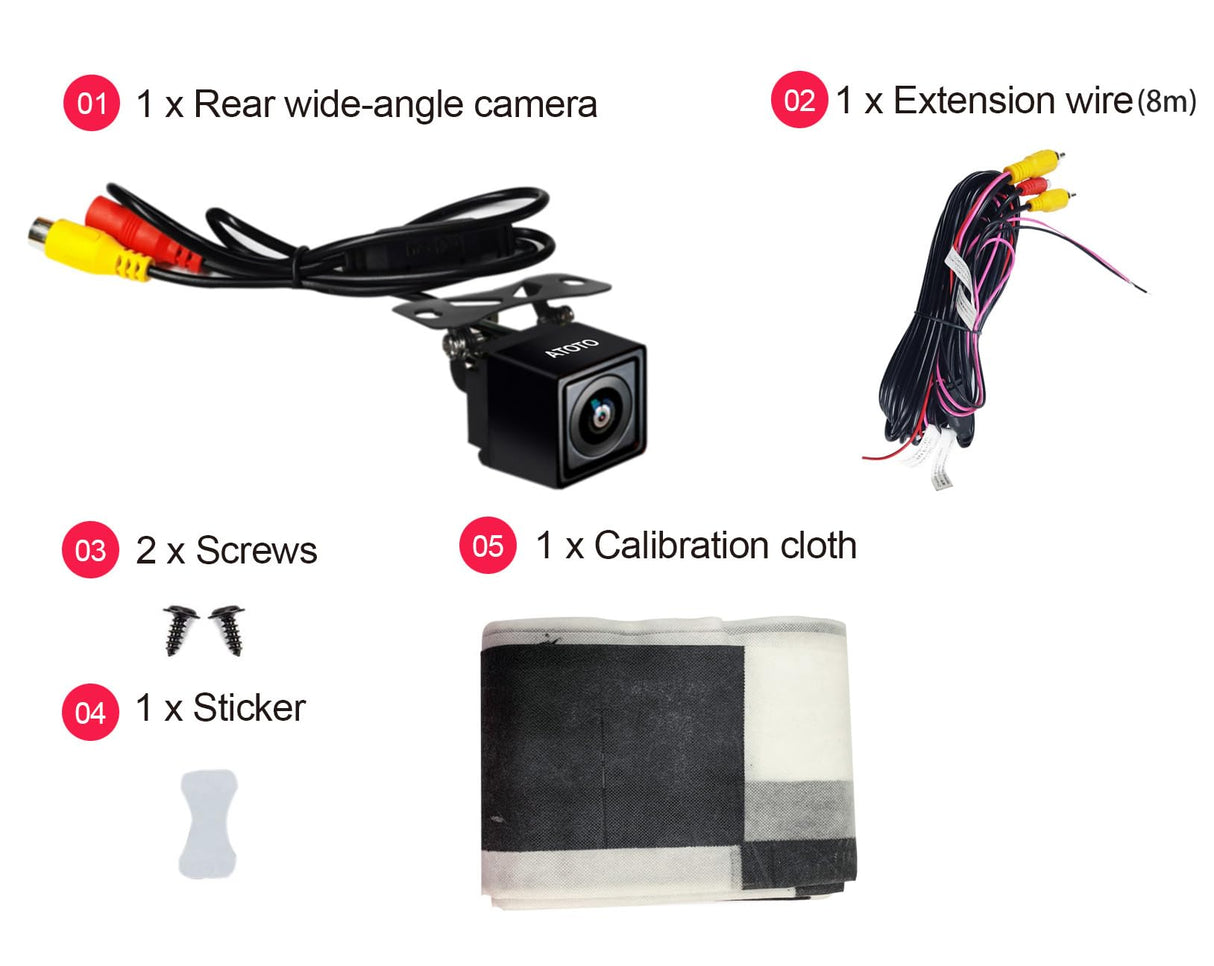

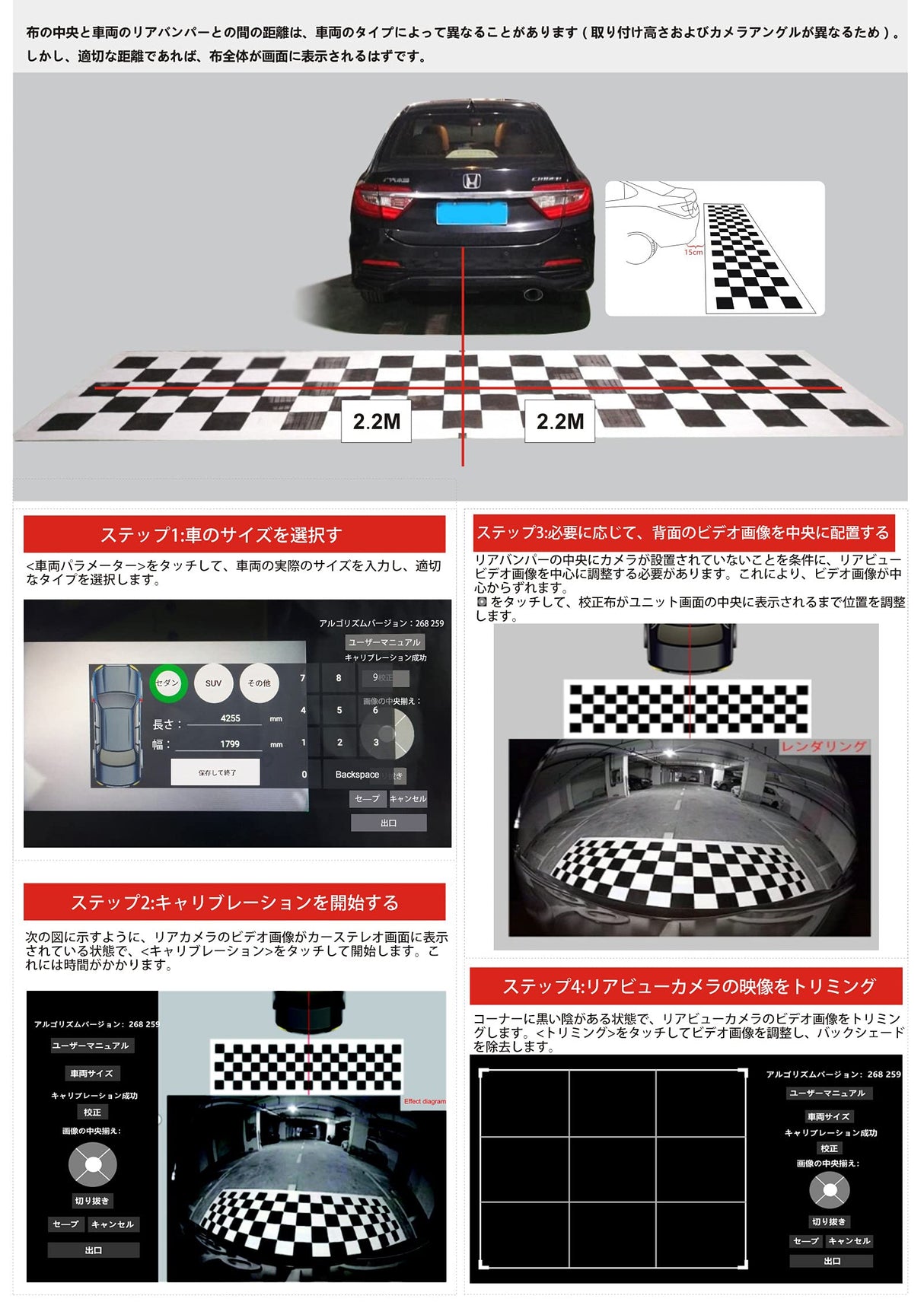

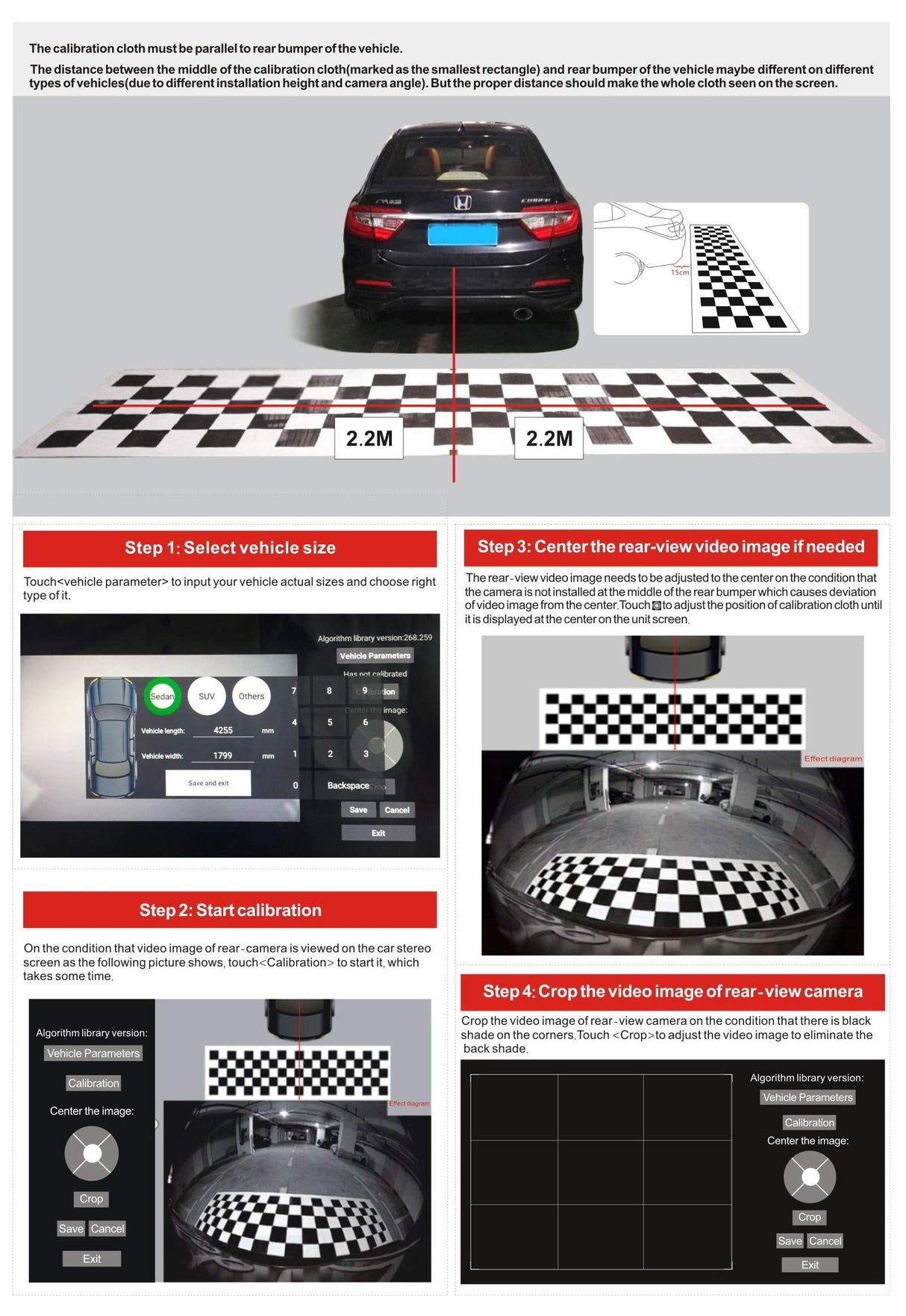

In der Verpackung befindet sich ein spezielles Kalibrierungstuch, das als Hilfsmittel für den Bildkalibrierungsschritt benötigt wird, damit der S8 (Gen2) aus der Sicht eines Computers verstehen kann, wo sich die Kamera befindet und wie sich die relative Position zwischen den Fahrzeugen befindet, Körper und Kamera . Bewahren Sie es daher für weitere Zwecke auf, falls Sie eine Neukalibrierung benötigen, insbesondere wenn die Position oder Richtung der Kamera erwartungsgemäß geändert wird.
