Comment fonctionne la fonction ATOTO VSV & LRV sur l'AC-HD03LR?

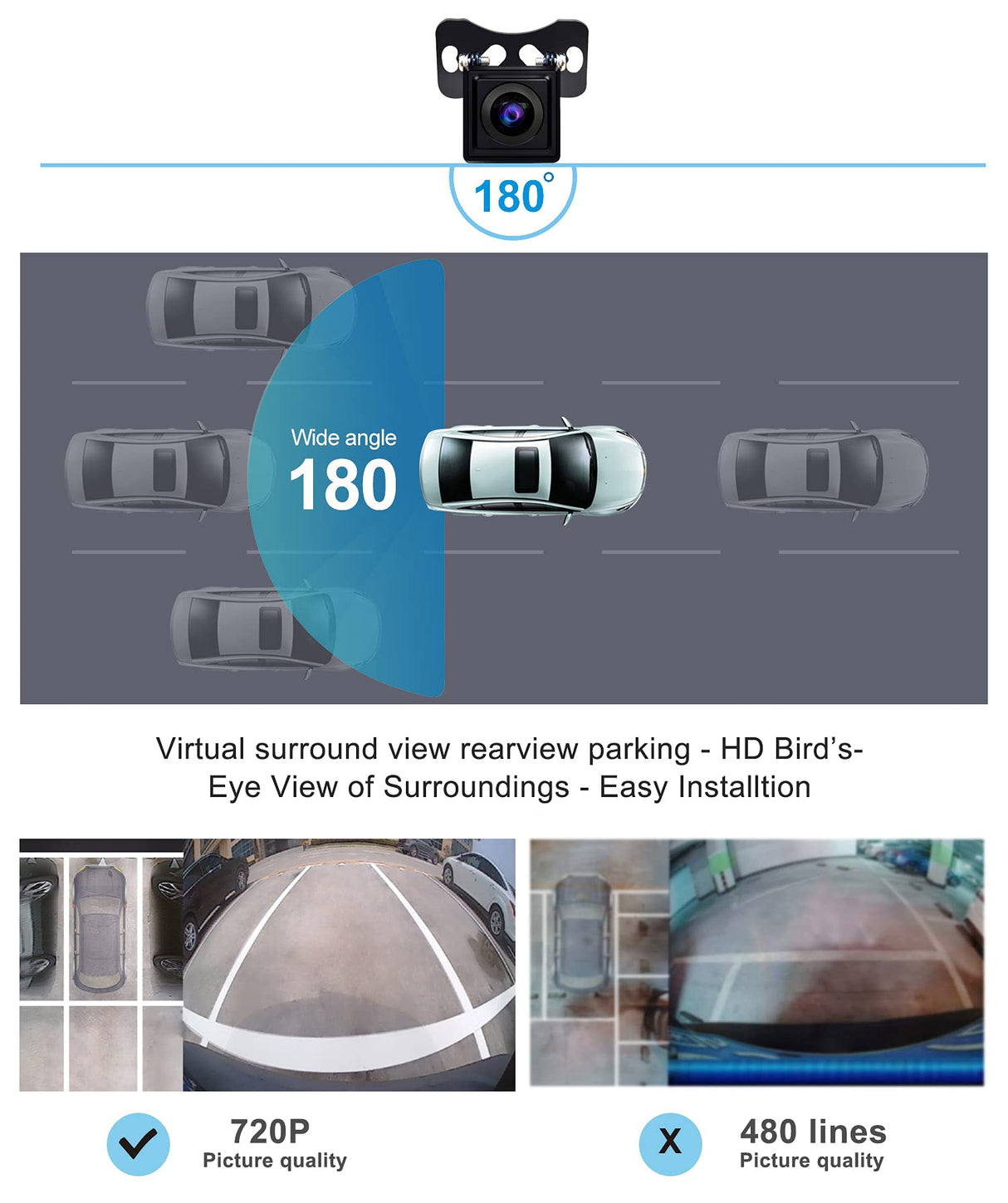

Technologie de stationnement arrière ATOTO VSV (Virtual Surround-View)

Il existe un algorithme d'assemblage d'images spécial intégré à l'autoradio ATOTO S8 (Gen2) pour traiter en continu les images (réception, stockage, calcul, assemblage) envoyées par la caméra AC-HD03LR, de sorte qu'il peut aider à reconstruire une dynamique, simulative mais presque vue de l'environnement de même rapport de taille (où se trouvent les barrières, les autres véhicules ou votre véhicule). La vue environnante reconstruite n'est pas une image réelle de l'environnement, mais c'est une image en direct / dynamique. Il y a une autre zone dans l'affichage de recul pour montrer l'image réelle de l'environnement arrière, et seule la vue arrière est disponible

Comment ça fonctionne:

• Dans l'opération inverse, la caméra installée à la queue transmet l'environnement qui a été vu au S8 en temps réel, et l'unité S8 effectue un épissage d'image, générant un environnement virtuel dynamique ayant une taille 1:1 avec l'environnement réel;
• Ensuite, sur la base des données de dimensions du véhicule fournies et de son mouvement du corps, le système affiche de manière dynamique la distance approximative entre le véhicule et les obstacles environnants dans l'environnement simulé établi par le système en temps réel. Les conducteurs peuvent prendre des décisions sur la façon de progresser ou de reculer;

Technologie ATOTO LRV (Live Rear-View)

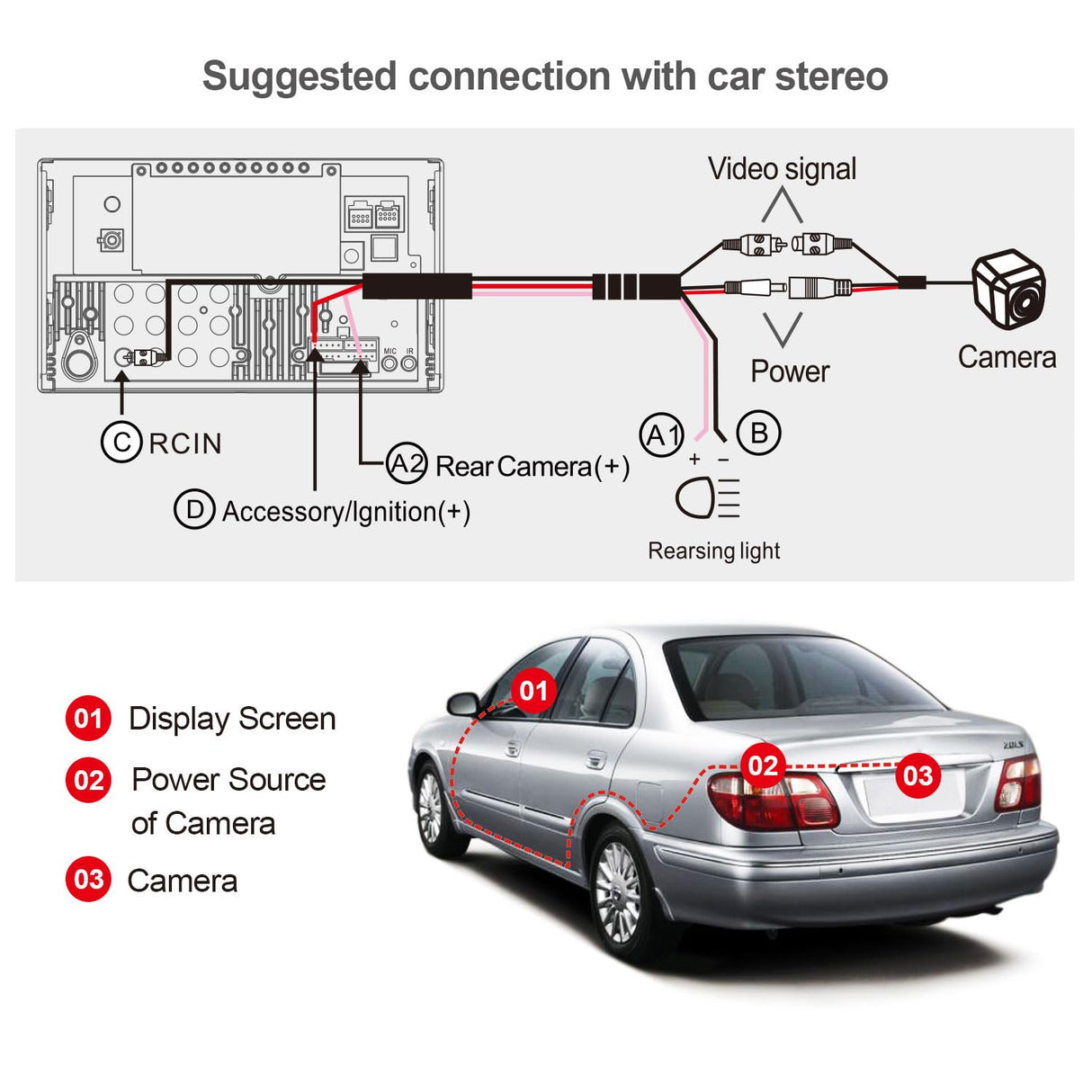

Fonction de vision arrière en direct (LRV) - Accédez à la vue arrière même si le véhicule avance. Cela pourrait supprimer les obstructions des passagers, des appuie-tête, du toit et des montants arrière du véhicule, augmenter le champ de vision et permettre au conducteur une vue dégagée sur les voies arrière et les angles morts traditionnels. Pour utiliser cette fonction, un câblage spécial est nécessaire, voir ci-dessous pour référence.

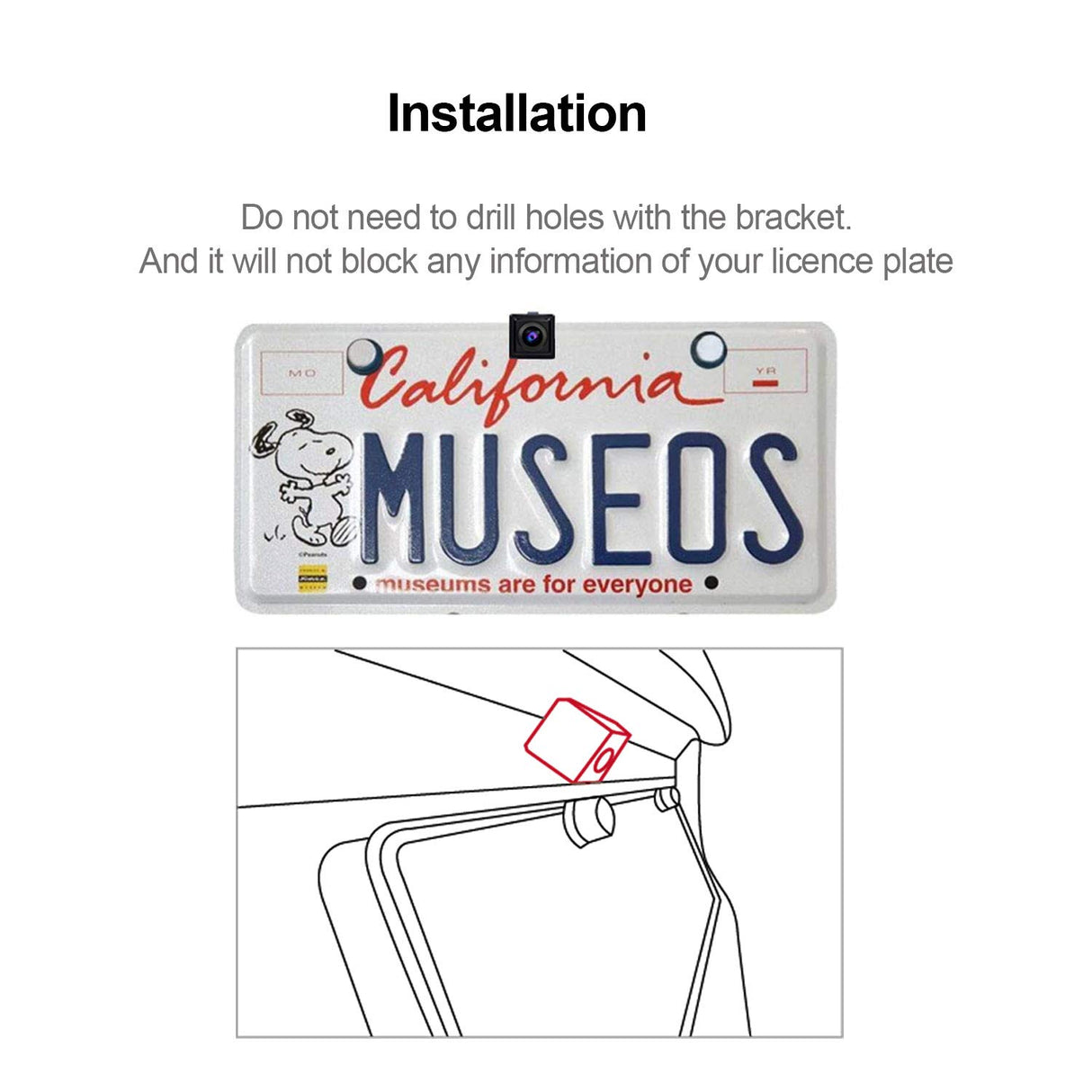

Installation facile, compatible avec des modèles spécifiques de ATOTO S8

Comme il n'a qu'une seule caméra et est installé à l'arrière du véhicule, l'installation est donc assez facile pour la plupart des conducteurs, à condition que vous ayez l'expérience de l'installation d'une caméra de recul de rechange. Le système de vision panoramique traditionnel complète la caméra de recul avec trois autres caméras - une dans le tablier avant et une dans chaque garniture inférieure des rétroviseurs extérieurs. Vous devez vous assurer qu'il y a des alimentations électriques pour toutes les caméras et que le câblage des rétroviseurs latéraux et du tablier avant est vraiment difficile. Cela peut même prendre 3 à 4 heures pour les installateurs professionnels!

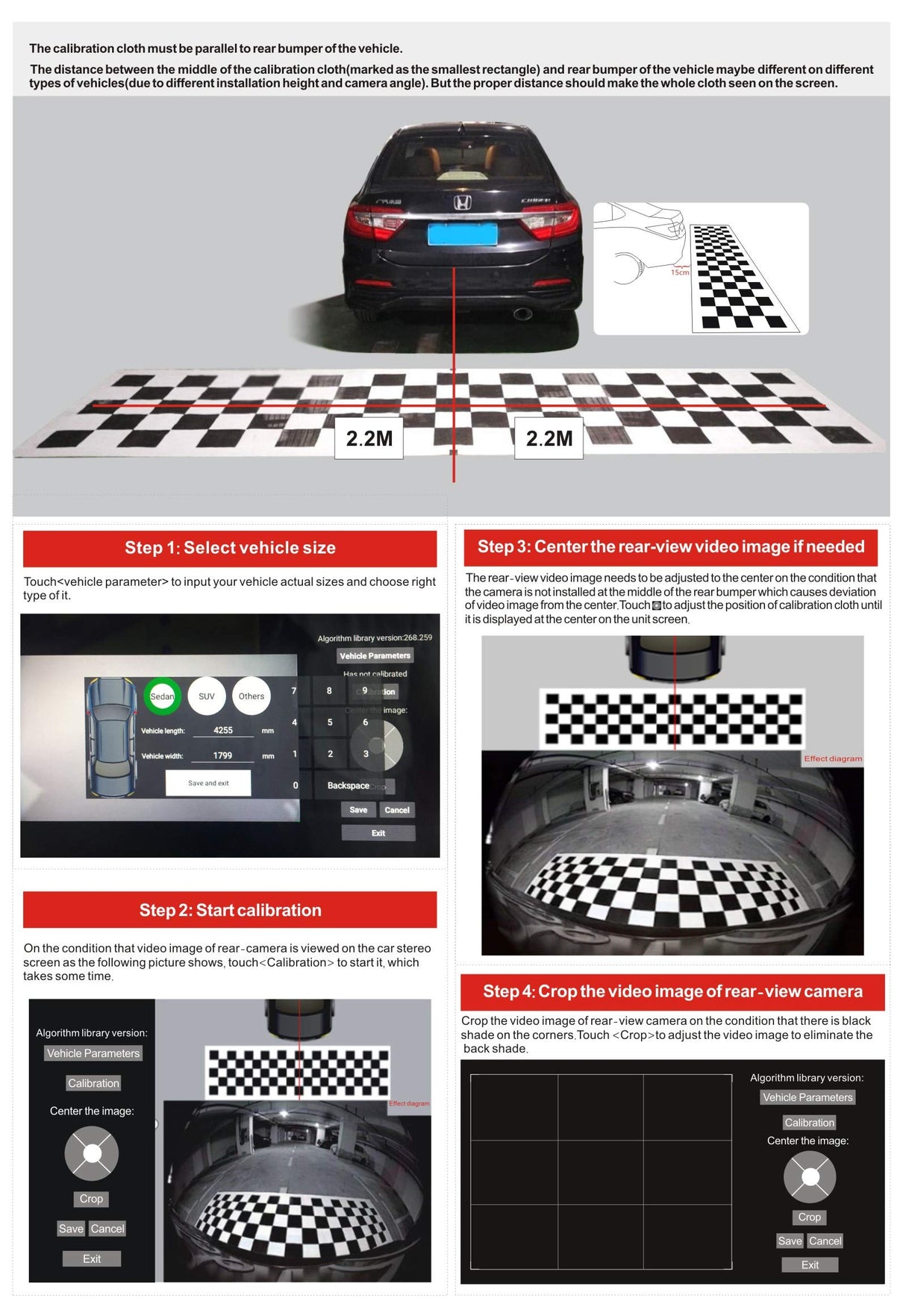

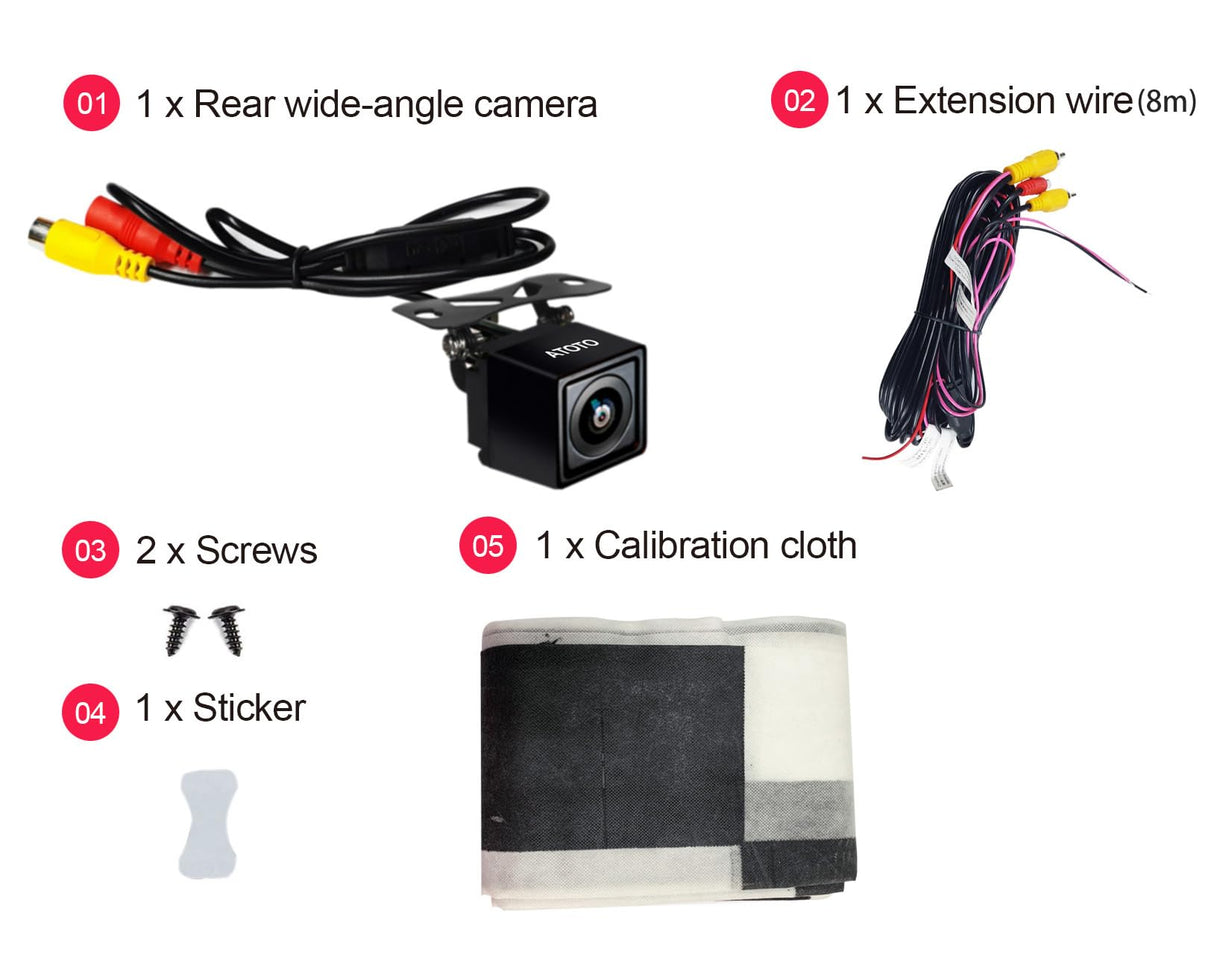

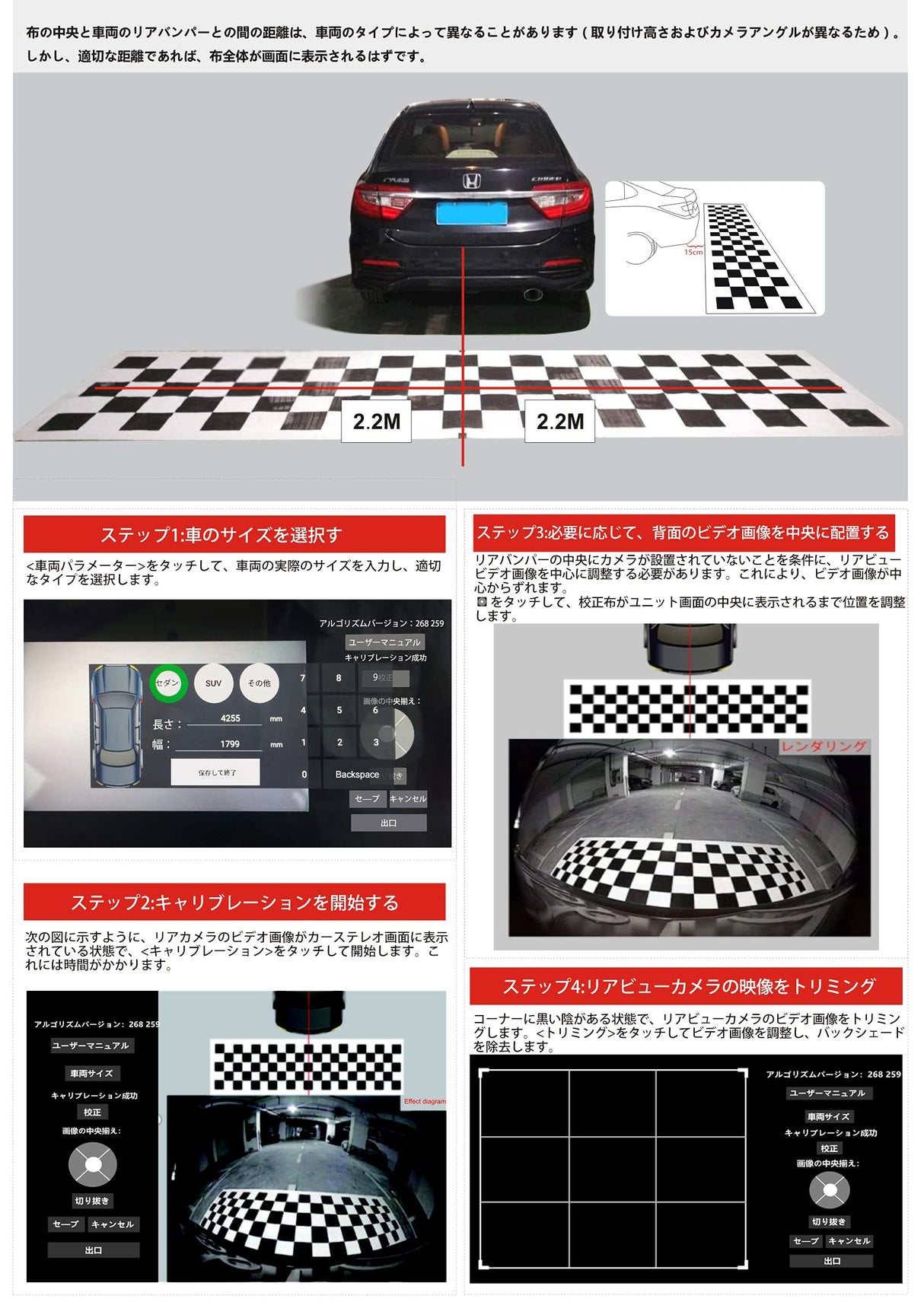

Il y a un chiffon d'étalonnage spécifique dans l'emballage et sera nécessaire comme accessoire d'aide à l'étape d'étalonnage de l'image - pour aider le S8 (Gen2) à comprendre, du point de vue d'un ordinateur, où se trouve la caméra et la position relative entre les véhicules. corps et la caméra. Veuillez donc le conserver pour tout autre besoin, au cas où vous auriez besoin d'une opération de recalibrage, en particulier lorsque la position ou la direction de la caméra est modifiée de manière prévue.
